Zawór bezpieczeństwa zARMAK Fig. 630

Zawór bezpieczeństwa 630

Materiał: Żeliwo szare, żeliwo sferoidalne, staliwo węglowe, staliwo kwasoodporne

Ciśnienie nominalne: 16, 40, 63, 100 bar

Średnica nominalna: 20-400 mm

Zakres temperatury pracy: -196…+400°C

Pozycja pracy: Pionowa

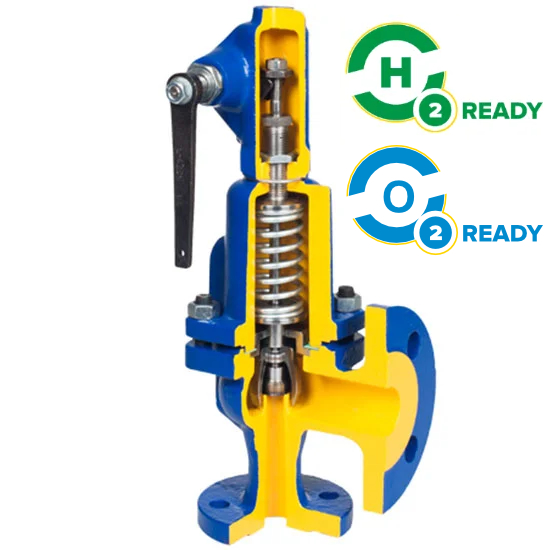

Zawór bezpieczeństwa pełnoskokowy, kątowy, sprężynowy z przyłączami kołnierzowymi. Kadłub produktu może być wykonany z:

  • żeliwa szarego (DN 20-150 dla ciśnień do 16 bar i max. 300°C lub DN 20-100 dla ciśnień do 16 bar i max. 120°C – doszczelnienie miękkie),
  • żeliwa sferoidalnego (DN 20-100 dla ciśnień do 40 bar i max. 350°C),
  • staliwa węglowego:

– DN 20-150 dla ciśnień do 40 bar i max. 400°C lub DN 20-100 dla ciśnień do 40 bar i max. 120°C – doszczelnienie miękkie,

– DN 20-450 dla ciśnień do 62 bar i max. 400°C lub DN 20-100 dla ciśnień do 62 bar i max. 120°C – doszczelnienie miękkie,

– DN 25-100 dla ciśnień do 95 bar i max. 400°C lub DN 25-100 dla ciśnień do 95 bar i max. 120°C – doszczelnienie miękkie.

  • staliwa kwasoodpornego (DN 20-100 dla 40 bar i max. 300°C)



Produkt znajduje szerokie zastosowanie w przemyśle. Wykorzystywany jest w instalacjach ciepłowniczych, chemicznych, energetycznych, petrochemicznych, chłodniczych, klimatyzacyjnych, gazowych, ściekowych oraz układach z glikolem, wodą przemysłową, wodą pitną, sprzężonym powietrzem, parą i innymi czynnikami naturalnymi i agresywnymi w zależności od odporności materiałów użytych do budowy zaworu.



Zastosowanie

Przemysł

Przemysł

Przemysł okrętowy

Przemysł okrętowy

Woda pitna

Woda pitna

Petrochemia

Petrochemia

Ścieki

Ścieki

Gaz

Gaz

Ciepłownictwo

Ciepłownictwo

Chłodnictwo i klimatyzacje

Chłodnictwo i klimatyzacje

Glikol

Glikol

Woda przemysłowa

Woda przemysłowa

Para

Para

Sprężone powietrze

Sprężone powietrze

Czynniki neutralne

Czynniki neutralne

Energetyka

Energetyka

Cechy

  • wymiary przyłączeniowe kołnierzy PN EN 1092
  • wykonanie zaworów zgodnie z wymaganiami normy PN EN ISO 4126-1
  • wysoki stopień szczelności
  • W przypadku zaworów z uszczelnieniem miękkim
  • cicha praca zaworu
  • podwyższona szczelność zamknięcia
  • ochrona powierzchni uszczelniającej grzyba przed osadzaniem się kamienia (gdy czynnikiem jest woda przemysłowa i pitna) oraz przed drobnymi z anieczyszczeniami mechanicznymi
