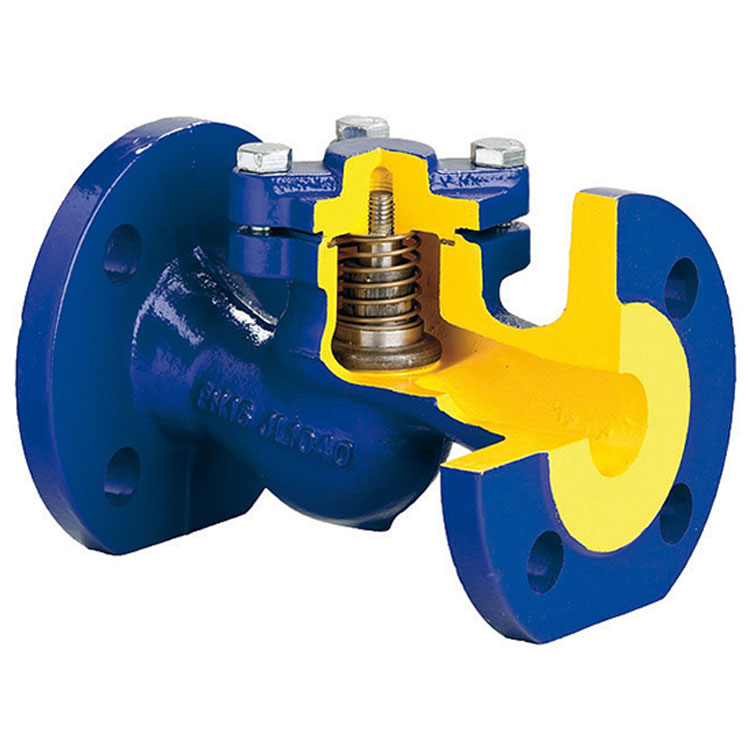

Zawór zwrotny grzybkowy
zCHE Fig. 287
Materiał: Żeliwo szare, żeliwo sferoidalne, brąz, stal węglowa, staliwo węglowe, stal nierdzewna, staliwo nierdzewne, staliwo stopowe
Ciśnienie nominalne: 6, 10, 16, 25, 40, 63, 100, 160 bar
Średnica nominalna: 15-300 mm
Zakres temperatury pracy: -60…550°C
Dane techniczne produktu umieszczone są w aktualnych bibliotekach programów obliczeniowych: Instal-therm, Instal-san, Audytor C.O. 3.8, Audytor H2O 1.5.
Zastosowanie
Przemysł
Przemysł okrętowy
Przemysł chemiczny
Ciepłownictwo
Chłodnictwo i klimatyzacje
Glikol
Woda przemysłowa
Olej diatermiczny
Para
Sprężone powietrze
Czynniki neutralne
Nie wszystkie zastosowania nadają się do każdego wykonania materiałowego.
Cechy
- szczelność zamknięcia wg EN 12334
- zwarta zabudowa
- bezpieczny ekologicznie
- nie wymaga konserwacji
- długość zabudowy wg EN 558 szereg 1
- kołnierze owiercone wg EN 1092-1 dla materiału kadłuba F
- kołnierze owiercone wg EN 1092-2 dla materiału kadłuba A,C,E
