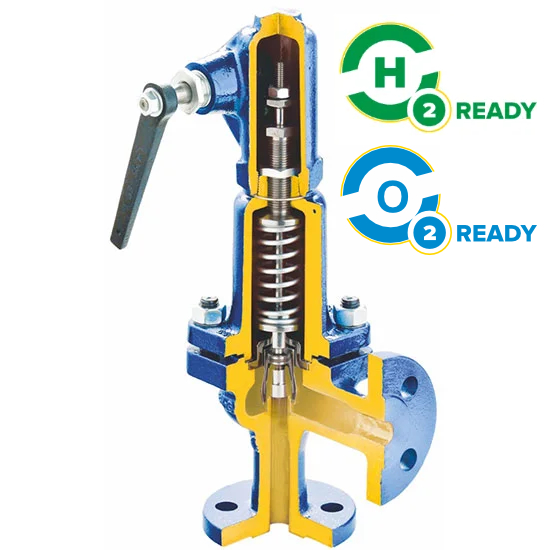

Zawór bezpieczeństwa proporcjonalny zARMAK Fig. 240

Materiał: Żeliwo szare, staliwo węglowe, staliwo nierdzewne

Ciśnienie nominalne: 16, 40 bar

Średnica nominalna: 15-200 mm

Zakres temperatury pracy: -196…+400°C

Zawór bezpieczeństwa proporcjonalny, kątowy, sprężynowy z przyłączami kołnierzowymi z kołpakiem budowy zamkniętej oraz otwartej.

Wykonania materiałowe:

żeliwo szare

DN 15-200 dla ciśnień do 16 bar i max. 300°C – uszczelnienie twarde metal-metal

DN 25-125 dla ciśnień do 16 bar i max. 120°C – doszczelnienie miękkie

staliwo węglowe

DN 20-200 dla ciśnień do 40 bar i max. 450°C – uszczelnienie twarde metal-metal

DN 25-125 dla ciśnień do 40 bar i max. 120°C – doszczelnienie miękkie

staliwo nierdzewne

DN 20-100 dla ciśnień do 40 bar i max. 300°C – uszczelnienie twarde metal-metal

Zakres stosowania: Para wodna, Pary i gazy, Ciecze, Przepływ dwufazowy

Dobór zaworu bezpieczeństwa

Rozpocznij dobór »

Zastosowanie

Przemysł

Przemysł okrętowy

Woda pitna

Petrochemia

Ścieki

Gaz

Ciepłownictwo

Chłodnictwo i klimatyzacje

Glikol

Woda przemysłowa

Olej diatermiczny

Para

Sprężone powietrze

Czynniki neutralne

Energetyka

Cechy

kołnierze owiercone zgodnie z EN 1092-2 dla materiału kadłuba A
kołnierze owiercone zgodnie z EN 1092-1 dla materiału kadłuba F, R
wykonanie zaworów zgodnie z wymaganiami normy EN ISO 4126-1
wysoki stopień szczelności
możliwość wykonania w wstawką izolującą termicznie komorę sprężyny (dla wykonań ze staliwa węglowego)
możliwość wykonania z budową otwartą (zalecane dla temperatur powyżej 350°C)
możliwość wykonania z ATEX
przystosowane do pracy z wodorem i tlenem (dla wykonań ze staliwa kwasoodpornego)

W przypadku zaworów z uszczelnieniem miękkim

cicha praca zaworu
podwyższona szczelność zamknięcia
ochrona powierzchni uszczelniającej grzyba przed osadzaniem się kamienia (gdy czynnikiem jest woda przemysłowa i pitna) oraz przed drobnymi zanieczyszczeniami mechanicznymi
