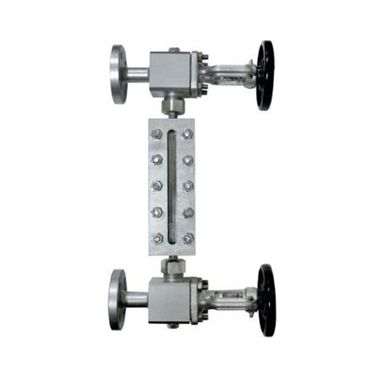

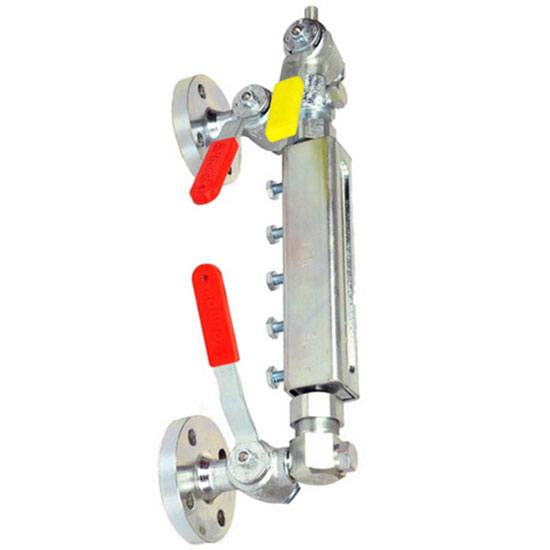

Płynowskaz zGAU Fig. 716

Materiał: Stal węglowa, stal kwasoodporna

Ciśnienie nominalne: 40 bar

Średnica nominalna: 0 - IV

Zakres temperatury pracy: 0…+250°C

Pozycja pracy: Pionowa

Płynowskaz ze szkłem refleksyjnym (nieprzechylny), który może zostać wyprodukowany w wersji prawej lub lewej. Produkt z przyłączami kołnierzowymi wykonany ze stali węglowej – wielkość 0-IV, 25 bar dla temperatury max. 150°C albo wielkość 0-IV, 40 bar dla temperatury max. 250°C, lub stali kwasoodpornej – wielkość 0-IV, 40 bar dla temperatury max. 250°C. Produkt może zostać przystosowany także do niestandardowych długości. Dodatkowo można wykorzystać go w funkcji płynowskazu przykotłowego o temperaturze roboczej do 250°C.

Zastosowanie

Przemysł

Przemysł

Woda pitna

Woda pitna

Ciepłownictwo

Ciepłownictwo

Woda przemysłowa

Woda przemysłowa

Czynniki neutralne

Czynniki neutralne

Cechy

  • kołnierze przyłączeniowe głowic owiercone są na PN 40 jak dla DN20 i wykonane z powierzchniami uszczelniającymi typu E z wypustem wg PN EN 1092-1
  • otwór wlotowy w głowicach Φ 15 mm
  • możliwość przystosowania płynowskazu do innych długości niż standardowe
  • płynowskazy mogą być produkowane w wykonaniu prawym lub lewym (w zależności od usytuowania rączki); standardowo dostarczane są płynowskazy w wykonaniu prawym

Do pobrania

instrukcja użytkownika:

atest:

    Atest higieniczny nr HK/W/0963/01/2016
