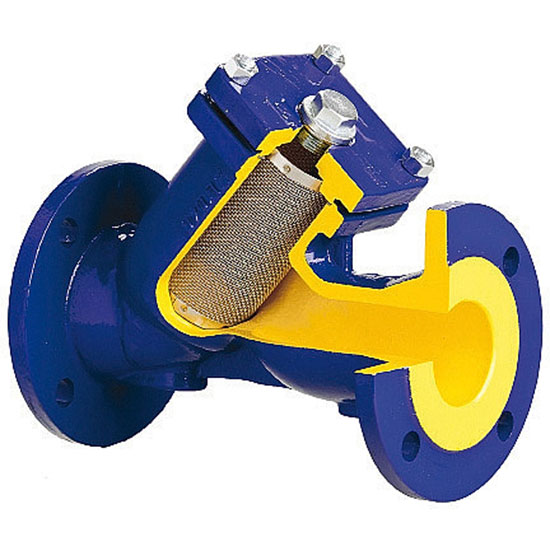

Filtr siatkowy zSTRA Fig. 821

Filtr 821

Materiał: Żeliwo szare, żeliwo sferoidalne, staliwo węglowe

Ciśnienie nominalne: 6, 16, 25, 40 bar

Średnica nominalna: 15-400 mm

Zakres temperatury pracy: -10…+400°C

Pozycja pracy: Dowolna

Dane techniczne produktu umieszczone są w aktualnych bibliotekach programów obliczeniowych: Instal-therm, Instal-san, Audytor C.O. 3.8, Audytor H2O 1.5.

Zastosowanie

Przemysł

Przemysł

Przemysł okrętowy

Przemysł okrętowy

Ciepłownictwo

Ciepłownictwo

Glikol

Glikol

Woda przemysłowa

Woda przemysłowa

Olej diatermiczny

Olej diatermiczny

Para

Para

Sprężone powietrze

Sprężone powietrze

Czynniki neutralne

Czynniki neutralne

Energetyka

Energetyka

Nie wszystkie zastosowania nadają się do każdego wykonania materiałowego.

Cechy

  • wkład ze stali nierdzewnej (od DN 50 z pierścieniem wzmacniającym od DN 150 z koszem wzmacniającym)
  • zwarta zabudowa
  • bezpieczny ekologicznie
  • możliwość czyszcenia filtra bez demontażu z sieci
  • długość zabudowy wg EN 558 szereg 1
  • kołnierze owiercone wg EN 1092-1 dla materiału kadłuba F
  • kołnierze owiercone wg EN 1092-2 dla materiału kadłuba A,C,D
  • próby i badania wg EN-12266-1

Do pobrania

instrukcja użytkownika:

Krajowa deklaracja właściwości użytkowych:

atest:

    Atest higieniczny nr HK/W/0465/01/2016

Wkłady

WkładTypDNOczkoIlość oczekWykonanie
standardF4510-501.04550
F2865-801.252849
F15100-4001.61543
inne wykonaniawkłady F100 (0,6), F200 (0,5), F300 (0,4), F400 (0,32), F600 (0,25)

UWAGA: wykonania z wkładem magnetycznym na zapytanie
