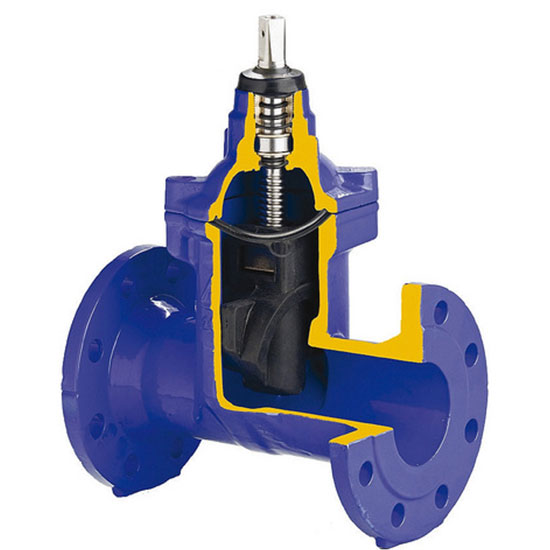

Zasuwa zGAT Fig. 112

Zasuwa 112

Materiał: Żeliwo sferoidalne

Ciśnienie nominalne: 16 bar

Średnica nominalna: 40-300 mm

Zakres temperatury pracy: -10...+40°C

Pozycja pracy: Dowolna

Dane techniczne produktu umieszczone są w aktualnych bibliotekach programów obliczeniowych: Instal-therm, Instal-san, Audytor C.O. 3.8, Audytor H2O 1.5.

Zastosowanie

Przemysł

Przemysł

Przemysł rolniczy

Przemysł rolniczy

Woda pitna

Woda pitna

Instalacja p. poż.

Instalacja p. poż.

Woda przemysłowa

Woda przemysłowa

Czynniki neutralne

Czynniki neutralne

Sterowanie

Z wolnym trzpieniem

Z wolnym trzpieniem

Sterowanie ręczne

Sterowanie ręczne

Siłownik elektryczny

Siłownik elektryczny

Cechy

  • wysoki stopień szczelności (klasa szczelności – A wg EN – 12266 – 1)
  • próby i badania wg EN – 12266 – 1
  • długość zabudowy: szereg 15 wg EN 558-1:1995, F5 wg DIN 3202
  • wymiary przyłączeniowe kołnierzy: PN-EN-1092-2, DIN 2501
  • malowanie farbą poliestrową RAL 5015 lub inną na życzenie klienta
  • grubość powłoki: 250μm
  • owiercenie kołnierzy PN 10/16

Do pobrania

instrukcja użytkownika:

atest:

    Atest higieniczny nr HK/W/0759/01/2010
