Płynowskaz zGAU Fig. 715

Płynowskaz 715

Materiał: Stal węglowa, stal kwasoodporna

Ciśnienie nominalne: 40 bar

Średnica nominalna: 0 - IV

Zakres temperatury pracy: 0…+150°C

Pozycja pracy: Pionowa

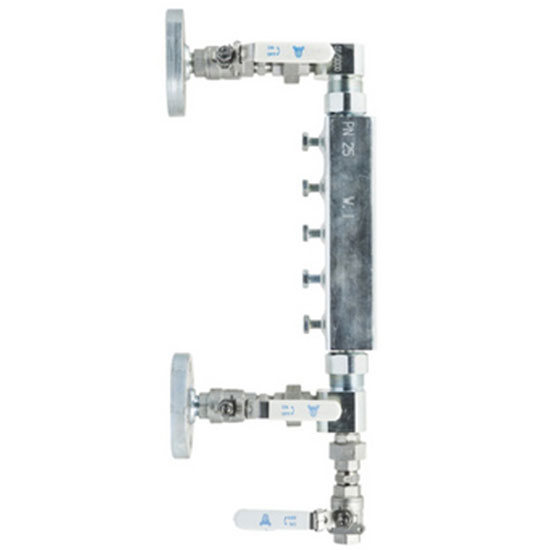

Płynowskaz ze szkłem refleksyjnym jest płynowskazem nieprzechylnym z przyłączami kołnierzowymi oraz zaworami kulowymi. W zależności od modelu może być wykonany ze stali węglowej (wielkość 0-IV, 25 bar dla temperatury max. 150°C lub wielkość 0-IV, 40 bar dla temperatury max. 250°C) lub ze stali kwasoodpornej (wielkość 0-IV, 40 bar dla temperatury max. 250°C). Wyrób może zostać także dostosowany do innych długości niż standardowe.

Zastosowanie

Przemysł

Przemysł

Przemysł chemiczny

Przemysł chemiczny

Woda pitna

Woda pitna

Petrochemia

Petrochemia

Ścieki

Ścieki

Ciepłownictwo

Ciepłownictwo

Woda przemysłowa

Woda przemysłowa

Czynniki neutralne

Czynniki neutralne

Cechy

  • kołnierze przyłączeniowe głowic owiercone są na PN 40 jak dla DN20 i wykonane z powierzchniami uszczelniającymi typu E z wypustem wg PN EN 1092-1
  • otwór wlotowy w głowicach Φ 15 mm
  • możliwość przystosowania płynowskazu do innych długości niż standardowe

Do pobrania

instrukcja użytkownika:

atest:

    Atest higieniczny nr HK/W/0963/01/2016
