Płynowskaz zGAU Fig. 708

Płynowskaz 708

Materiał: Stal węglowa, Stal kwasoodporna

Ciśnienie nominalne: 16 bar

Średnica nominalna: Wg potrzeb

Zakres temperatury pracy: 0…+250°C

Pozycja pracy: Pionowa

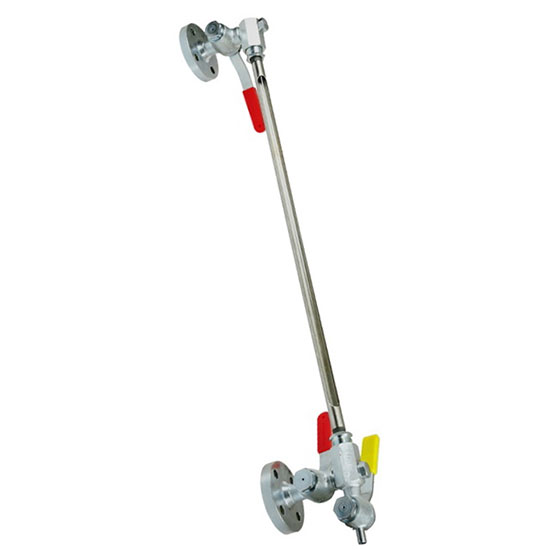

Płynowskaz z rurką szklaną z przyłączem kołnierzowym służy do wskazywania poziomu cieczy w zbiornikach ciśnieniowych o ciśnieniu roboczym do 16 bar. Może być również stosowany do kotłów o temperaturze roboczej do 200°C. Wykonanie ze stali węglowej lub stali kwasoodpornej. W zależności od usytuowania rączek, głowice płynowskazowe montowane są w wykonaniu prawym lub lewym, standardowo głowice płynowskazowe montowane są w wykonaniu prawym.

Zastosowanie

Przemysł

Przemysł

Woda pitna

Woda pitna

Ścieki

Ścieki

Ciepłownictwo

Ciepłownictwo

Woda przemysłowa

Woda przemysłowa

Czynniki neutralne

Czynniki neutralne

Cechy

  • kołnierze przyłączeniowe głowic owiercone są na PN 40 jak dla DN20 i wykonane z powierzchniami uszczelniającymi typu E z wypustem wg PN EN 1092-1
  • płynowskazy mogą być produkowane w wykonaniu prawym lub lewym (w zależności od usytuowania rączki) standardowo dostarczane są płynowskazy w wykonaniu prawym
  • otwór wlotowy w głowicach Φ 15 mm

Do pobrania

instrukcja użytkownika:

atest:

    Atest higieniczny nr HK/W/0963/01/2016
